一、產品概述

    HARTLINK是新一代智能HART?通訊器，采用APP+智能硬件模式，只需將一個小型的智能硬件HARTbox掛接到回路中，便可以方便地從手機上配置符合HART?協議的儀表設備。

    HARTLINK自2017年初面世以來，我們一直根據用戶的需求，對其不斷迭代升級；目前，HARTLINK除了支持HART通訊通用協議以外，也支持一些主流廠家重點產品的專用指令。

    注：本次升級只涉及軟件版本，原有用戶可以直接通過APP進行升級，不需要硬件升級。

二、專用指令支持

HARTLINK支持的變送器：

1.Honeywell STT 17H （新增），分度號選擇及本地顯示設置

2.Honeywell STT 850 （新增），分度號選擇及本地顯示設置

3.Rosemount 244/644 Temp（溫度），分度號選擇

4.Rosemount 3051系列

5.Honeywell ST 700/800，本地顯示設置

6.Siemens SITRANS，本地顯示設置

7.ABB 2600T 266 壓力系列

流量計參數支持：

8.Mikoflow流量計，參數設置包括：介質、膨脹系數因子、線性增益、濾波常數、差壓小量切除等

Honeywell STT 17H 傳感器設置功能一覽：

Honeywell STT 17H

Honeywell STT 850

三、版本更新

Version:1.3.8, 2023年2月1日，HONEYWELL STT17H,STT850溫度變送器傳感器參數的選擇。
Version:1.3.6, 2022年12月28日，同步更新。
Version:1.3.5, 2022年12月26日，修改了未連接變送器時候的NLE bug。
Version:1.3.2, 2022年11月17日，小的改變。
Version:1.3.0, 2022年10月10日，支持首頁顯示SV,TV等參數。支持Maxonic流量計的調試。
Version:1.2.8, 2021年7月22日，新版本手機App啟動時會詢問是否允許定位的權限。
Version:1.2.7, 2021年7月5日， HONEYWELL ST 800變送器本地顯示設置功能。
Version:1.2.6, 2020年6月2日， 完善了量程上下限插入負號的功能。
Version:1.2.5, 2020年6月2日， 量程上下限增加了負號處理功能。
Version:1.2.4, 2019年7月5日， 修正了華為Mate10或安卓9.0使用過程中退出的問題。
Version:1.2.3, 2019年4月29日， 修正了連接兩臺Hartbox時候混淆的問題。
Version:1.2.1, 2018年9月10日， Rosemount 248 溫度變送器的傳感器類型（分度號）選擇功能。
Version:1.2.0, 2018年1月26日， HONEYWELL ST 700變送器本地顯示設置功能適配不同版本。
Version:1.1.9, 2017年10月23日，HONEYWELL ST 700變送器本地顯示設置功能適配新版本。
Version:1.1.7, 2017年10月10日，細節改動。
Version:1.1.6, 2017年9月15日， 支持24V輸出的控制，硬件版本必須是2.0.0以上才有此功能。
Version:1.1.5, 2017年5月25日， 支持液位的單位。
Version:1.1.4, 2017年5月9日， 保存HART設備信息的功能完善。
Version:1.1.3, 2017年4月28日， HONEYWELL變送器本地顯示設置功能完善。
Version:1.1.2, 2017年4月25日， 增加保存HART設備信息的功能，可以導出成CSV文件。界面的一些小的優化。
Version:1.1.1, 2017年4月20日， 更正了Rosemount 644溫度變送器的傳感器類型選擇功能的bug,更正了英文版版本更新的bug。
Version:1.1.0, 2017年4月10日， Rosemount 644溫度變送器的傳感器類型選擇功能。
Version:1.0.9, 2017年3月29日， 適應ABB變送器的輪詢功能。
Version:1.0.8, 2017年3月28日， HONEYWELL變送器增加本地顯示設置。
Version:1.0.7, 2017年3月1日， 增加藍牙綁定前的提示，SIEMENS SITRANS變送器增加本地顯示設置。
Version:1.0.6, 2017年2月21日，界面適配安卓平板。
Version:1.0.5, 2017年2月20日，界面上的一些小改動。
Version:1.0.4, 2017年1月19日，增加定位權限，解決了小米MI MAX不能掃描到藍牙盒子的問題。

四、產品應用

五、HARTLink APP

注：新用戶直接通過掃碼下載，老用戶可通過APP內的在線升級進行版本更新，具體操作見HARTLINK–一款HART手操器——“在線更新”部分

電氣設備有異常和劣化，就會有高次諧波發生。不同電氣設備，不同部位出現異常、劣化等情況時，所產生的諧波種類 和含有率不同，利用諧波對設備運行狀態進行監測是全新的技術。通過采用非接觸式傳感器，提取在運轉的電氣設備 的電流各次諧波信號，處理、分析，并與專家數據庫比對，形成專家分析報告，進行電機部及負載部的故障診斷。

通過采用非接觸式傳感器，提取在運轉的電氣 設備的電流各次諧波信號，處理、分析，并與專 家數據庫比對，形成專家分析報告，多次診斷， 形成“設備病歷”，進行趨勢化管理。

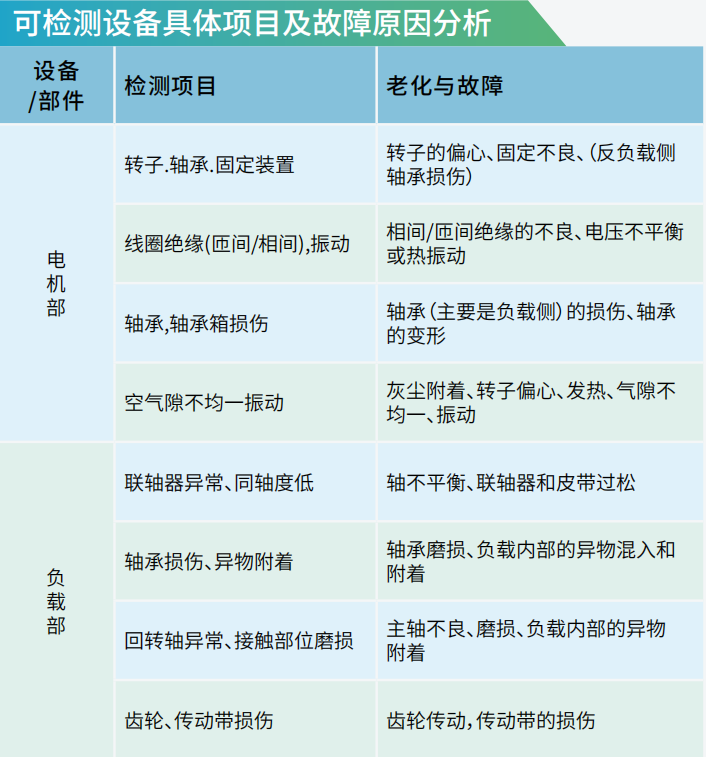

二、可檢測設備具體項目及故障原因分析

三、技術特點

• 狀態檢測、預知問題隱患：電氣設備正常運行時檢測，無需停電，不影響 生產，真實反應設備運行狀態，對需24小時運轉的設備尤為重要。
• 檢測全面：可以同時檢測設備電氣和機械部分的運行狀態。
• 非接觸檢測：只是用諧波感應器在電纜表面提取電流諧波信號，非接觸， 對設備設備不會構成任何影響
• 分析簡單：無需頻譜分析，無需專業人員，可遠程監控電機的運行狀態。
• 趨勢管理：趨勢化管理對問題的定位更精確，有效減少和防止因設備突 然故障造成的意外停產事故。

四、功能特點

• AD: 16位 ；內置低通濾波器，濾波器3db帶寬 ，20KHZ ；內置可編程放大器，放大倍數 1~100
• 輸入阻抗：不小于100K歐
• 最高采樣頻率：100KHZ
• 信號頻率：20Hz～200Hz
• 計算： 2～50次諧波分量
• 數據格式：?jiǎn)尉雀↑c(diǎn)數
• 無線鏈接：Bluetoooth/Zegbee

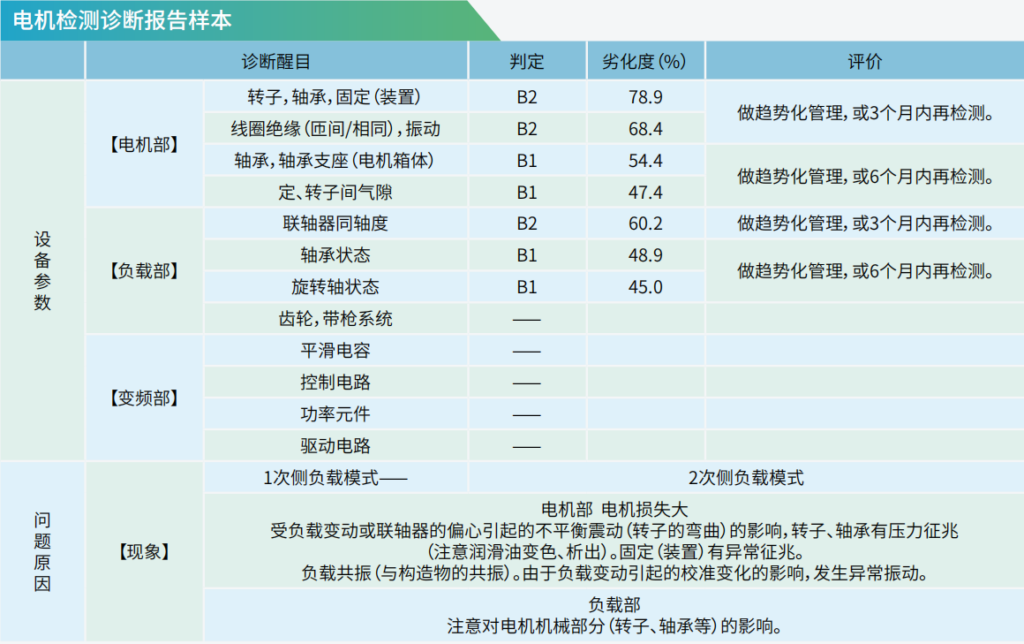

五、電機檢測診斷報告樣本

STS1000 是專為旋轉設備機組設計的一套振動、諧波監測分析系統。該系統集原始信號和過程量處理于一 體。通過強大的輸入輸出接口來接收和發送這些采集并處理過的數據，供不同用戶分析。此外還可以通過局域 網和廣域網將各終端的分析結果匯總于一起，使最終用戶可以及時識別機組的狀態、發現故障早期征兆，對故 障原因、故障嚴重程度、故障發展趨勢做出判斷，從而可以及時排除故障隱患，避免破壞性事故的發生，也為機 組實現狀態檢修提供了可靠的理論依據。 系統特點：因地制宜的使用有線傳感器與無線傳感器的組合，無線手段既有小范圍集中使用的藍牙傳感器，也 有大范圍分散部署的物聯網性質的NB-LOT傳感器，降低安裝、通訊和維護成本，上下接口豐富、配置靈活。 功能模塊：多種特征值計算方式；多種時域分析手段——波形、倒頻譜；多種頻域分析手段——頻譜、包絡譜；多 種趨勢分析手段——時域趨勢、頻域趨勢；相關性分析；滾珠軸承故障分析；軌跡分析；電流諧波——電機、電纜 診斷等。

本系統有兩個部分組成：

• 系統軟件部分： 設備巡點檢管理系統，實現在公司統一 的軟件產品平臺上將各個與設備管理、 點檢管理有關的各個方面、層次的管理 制度規范化，數據信息格式規范化，并 充分考慮現有資源情況，充分實現數據 共享。
• 系統硬件部分： 點檢設備包括點檢儀(可利用現有手機 +手機軟件）、有線/無線（振動、溫度、諧波 ) 傳感器和現場標示，點檢儀部分提供點檢任務管理和數據采集功能，現場 設備標示部分安裝在現場。 系統特點：硬件可利用現有的設備人員手機，安裝點檢軟件即可，從而降低硬件點檢儀的采購維護成本。功能模塊：設備信息管理（分類編碼、技術參數、臺賬）、點檢管理（標準、流程、路線、計劃）、設備運行管理、數據分析、實效考核、異常管理、檢修管理、基礎信息、系統設置。

一、概述

 HARTLINK是新一代智能HART?通訊器，采用APP+智能硬件模式，只需將一個小型的智能硬件HARTbox掛接到回路中，便可以方便地從手機上配置符合HART?協議的儀表設備。

HARTLINK采用APP的形式，界面新穎生動，操作簡便快捷，能提高操作人員的工作效率。該產品架構設計靈活而富有彈性，更開放和易擴展，具有傳統375、475等手操器沒有的優勢，大大提高設備管理的自動化、智能化，提高企業運行效率，助力企業實現工業4.0。

二、智慧型HART?通訊器

三、功能特點

功能

01 過程變量模塊

模塊用于顯示主變量、電流、百分比和版本號信息等。

02 診斷/服務模塊

主要包括設備自檢、回路測試、零點遷移、4mA微調、29mA微調、主變量調零及主復位

03 基本設置模塊

可設置工位號、描述符、日期、是否寫保護、消息及裝配代碼

04 詳細設置模塊

展示傳感器參數并設置信號的量程單位、量程上限、量程下限、阻尼、轉換函數等信息

05 溫度變送器傳感器類型支持

支持Rosemount 244, 644 分度號選擇

06 本地顯示設置

支持HoneyWell ST 700，800 系列本地顯示設置功能

支持SIEMENS SITRANS變送器本地顯示設置

07 流量計參數支持

支持Mikoflow流量計參數設置，包括介質、膨脹系數因子、線性增益、濾波常數、差壓小量切除等

特點

01 在線升級

02 設備信息記錄

四、技術指標

HARTBox：

HARTLINK APP：

一、產品介紹

iTP500多功能數字校驗儀采用前瞻性的Android平 臺+App的形式。由iTP500便攜式主機和ANDROID APP組成。它具備過程信號校準與測量所需的多參數 功能，各項技術指標均比當前產品有明顯提高。

二、功能特點

• 全新架構：使用Android平臺+App形式。
• 獨特的顯示屏設計：本儀器突破了傳統的一體機設 計，具備一個獨特的運行Android系統的顯示屏組件， 這個屏幕組件與主機之間使用藍牙無線方式交互，采 用磁吸式固定，可方便地與儀器分離，而不會影響與 采集器主機之間的數據通訊，使用戶能輕松應對更多 情況，帶來前所未有的靈活性！
• 使用用戶自己的移動設備：居于Android平臺的過程 信號系統APP并不僅僅只能運行在配套的顯示屏組件 上，它也支持讓用戶給自己的手機、PAD裝上過程校 驗系統App，輕松連接儀器使用，極大豐富了其應用 方式。
• 豐富的數據通信接口：使用低功耗藍牙技術，無障礙 地將數據傳輸?shù)揭苿?dòng)智能設備。顯示屏部件支持：藍 牙/WIFI/蜂窩移動網絡，使得數據上傳、系統升級輕 而易舉。
• 方便的在線升級/云端支持：憑借wifi或運營商網絡， 用戶不僅可以方便地升級系統，節省用戶的時間與經 濟消耗。更重要的是，可以讓數據最快速地傳輸?shù)皆?端，使得專家遠程診斷成為可能。
• 高準確度仿真輸出和測量mV、V、mA、Ω、頻率、八 種熱電偶和四種熱電阻、壓力等。仿真輸出和測量相 互獨立，可同時進行工作而不互相干擾。
• 熱電偶和熱電阻的仿真輸出和測量均有溫度和對應的熱電勢或電阻值顯示，便于操作者使用。
• 熱電偶的仿真輸出和測量有自動和手動兩種冷端 補償方式。
• Ω及熱電阻測量設有三種工作方式：四線測量、三 線測量、二線測量。
• 簡潔的測量輸入和仿真輸出連接，方便的操作模式。
• 所有仿真輸出均可由本儀表進行自測量，從而提 高儀表的可靠性。
• 全軟件數字校準。
• 五位半輸入輸出顯示。
• 該校驗儀采用可選壓力模塊，每個模塊可多量程， 自動/手動選擇量程，自動識別模塊量程，既滿足壓 力單量程測量又可通過更換壓力模塊而滿足壓力全 量程的覆蓋。

三、技術指標

3.1 仿真輸出指標

信號名稱	輸出范圍	分辨率	準確度（讀數+量程）
電壓	0～10.0000V	0.1mV	±0.01%RD ±0.01%FS
電壓	0～100.000 mV	1uV	±0.01%RD ±0.01%FS
電流	0～22.0000mA	0.1uA	±0.01%RD ±0.005%FS
電阻	4.00～400.00Ω	10 mΩ	±0.01%RD + 50 mΩ

熱電偶：

熱電阻：

3.2 輸入測量指標

熱電阻：

熱電偶：

一、產品介紹

VT300振動采集分析系統采用前瞻性的Android平臺+App的形式。由VT300便攜式振動采集分析儀主機和
ANDROID 振動分析APP組成。主機主要負責采集振動數據。振動分析APP主要負責：管理數據，計算和分析數據，配置路徑測點信息。VT300是一款包括機械狀態監測和故障診斷等功能的便攜式振動分析儀。它采用模塊化設計，用戶可根據自己需求選擇，主要包括數據采集模塊，分析儀模塊，動平衡模塊等。每個模塊都可選擇單或多通道工作模式。
VT300具備完善的路徑點檢與高級分析，包括：
● 路徑化現場數據采集
● 現場動態數據分析
● 多種特征值計算列表
● 特征值是工況信息最基本的標準之一，尤其是針對動態數據，VT300具備多種特征值計算模式，容納更加復雜的工況信息。包括：峰值、峰峰值、均方根、裕度因數、峭度因數、1X，2X，3X等。
● 本機即可完成路徑測點配置：無須在PC機上安裝復雜的路徑管理軟件，可以在本機上完成路徑編輯規劃。

二、功能特點

• 全新架構：使用Android平臺+App形式。
• 獨特的顯示屏設計：本儀器突破了傳統的一體機設計， 具備一個獨特的運行Android系統的顯示屏組件，這個屏 幕組件與主機之間使用藍牙無線方式交互，采用磁吸式固 定，可方便地與儀器分離，而不會影響與采集器主機之間 的數據通訊，使用戶能輕松應對更多情況，帶來前所未有 的靈活性！
• 使用用戶自己的移動設備：居于Android平臺的振動分 析APP并不僅僅只能運行在配套的顯示屏組件上，它也支 持讓用戶給自己的手機、PAD裝上多通道震動分析APP， 輕松連接儀器使用，極大豐富了其應用方式。
• 簡單易學：由于采用了常用的ANDROID系統為系統的 功能載體，而Android系統也是社會廣泛使用的手機OS，這樣對于本產品的上手就非常容易，大大降低了儀器的學習成本。
• 豐富的數據通信接口：使用低功耗藍牙技術，無障礙地將 數據傳輸?shù)揭苿?dòng)智能設備。顯示屏部件支持：藍牙/WIFI/蜂 窩移動網絡，使得數據上傳、系統升級輕而易舉。
• 方便的在線升級/云端支持：憑借wifi或運營商網絡，用戶 不僅可以方便地升級系統。更重要的是，可以讓數據最快速 地傳輸?shù)皆贫?，使得專家遠程診斷成為可能。

三、性能指標

• 傳感信號通道：支持磁電或壓電型（4mA恒流源）
• 顯示屏：LCD 液晶，7〞，1280×800像素
• 人機交互：電容式觸摸屏
• 采樣率：從100到12800 S/s
• 采樣長度：1024至16384
• 通道數量：標準為3通道（2振動+1轉速）， 高級版為5通道(4振動+1轉速)
• 工作模式：?jiǎn)未斡|發采集/連續采集
• 存儲容量：8G（可擴展）

四、通訊

• 儀器主機：使用低功耗藍牙技術。
• 顯示屏部件支持：藍牙/WIFI/蜂窩移動網絡。
• 鋰電池：主機（不含屏幕組件）可工作20小時
• 供電：15VDC 外殼：密封，IP65
• 貯存溫度范圍：-20—+60℃ 工作溫度范圍：-10—+50℃
• 尺寸：235×170×70（單位：mm）
• 重量：2Kg

巡檢人員按照巡檢計劃隨身攜帶無線傳感器，使用磁座吸附在被測設備上。通過手持式移動終端X9采集并接收振動傳感器采集的信號，從而查看設備的運行情況。此外還可通過移動終端的WIFI或移動網絡，將數據上傳到云服務器，通過WEB管理監測系統查看并分析數據。無線傳感器自動收集有用的振動信號，基于通用的Android平臺的APP顯示整體振動數據，即時、有效和可靠的對機械或軸承狀態進行評估。

特點

• 可靠和快速的無線數據傳輸（低功耗Bluetooth/Nb-IoT），省卻布線麻煩
• 體積小，重量輕，手持式，便于攜帶
•  多通道，一體化設計，支持XYZ三方向監測
•  低功耗設計，長時間工作無需更換電池或充電
•  手持式移動終端X9自帶APP，作為數據采集、顯示單元
•  由工作人員根據巡檢計劃進行數據采集
• 振動分析APP具有分析功能
•  裝有振動分析APP的其它移動設備（手機或平板)也可隨時通過傳感器進行數據采集

概述

巡檢人員按照巡檢計劃隨身攜帶無線傳感器，使用磁座吸附在被測設備上。通過手持式移動終端X9采集并接收振動傳感器采集的信號，從而查看設備的運行情況。此外還可通過移動終端的WIFI或移動網絡，將數據上傳到云服務器，通過WEB管理監測系統查看并分析數據。

便捷的設置

用戶可自由選擇采樣長度、采樣頻率及轉速，和傳感器的類型及靈敏度。

數據處理能力

根據原始數據計算出振動的幅度、峭度、峪度、倍頻等參數，對超限數據進行報警。

頻譜分析能力

帶有顯示的光標位置讀數可有效提升用戶的分析便利性。此外，它會自動地列表顯示的最高振動峰譜，便于快速識別指示特定的信號機器問題，例如失調、不平衡或軸承故障。

多種顯示方式，包括：柱狀圖、振動值表格、波形圖等。

多種優化的算法，有效的降噪能力，識別出潛在的故障隱患。

趨勢分析

趨勢分析功能可以快速設定時間區間以及自由選擇測點，多種特征指標，查看設備振動趨勢，評估設備運行狀態。

用戶不僅可以查看振幅的趨勢圖，也可查看以下參數的趨勢圖：峭度、峪度、倍頻等參數。

數據存儲容量取決于移動終端設備的存儲容量?？梢源鎯?chǔ)數萬個綜合振動信號、FFT頻譜和時間波形數據。

 無線傳感器結構圖

參數表：
